明日の現場を
変える、
新たな一歩。

新世代油圧ショベル

PC128US-12 / PC128USi-12
PC138US-12 / PC138USi-12

複雑化する現場の課題に応えるために。
安全性・生産性・快適性・ICT機能を進化させ、
新たな一歩を踏み出しました。

ラインナップ

Lineup

PC128USi-12
PC138USi-12

施工を、よりスマートに。
3Dマシンガイダンスを標準搭載し、高次元の操作性と快適性を両立。
さらに、プランに応じて使用可能なマシンコントロール機能により、高精度施工にも対応し、省力化と現場の生産性を高めます。

PC128US-12
PC138US-12

多様な現場に応える、進化したスタンダード。
ICTモデルと共通の基本コンセプトを内包しつつ、完成度の高い、使いやすさを実現。
日々の現場を支える確かなパフォーマンスを備え、安定した作業を提供します。

機能紹介

Features

安全性
生産性
メンテナンス性
快適性・ユーザーインターフェイス
さらなる新機能
ICT機能

安全性

Safety

視認性と先進性を兼ね備えた
新ライティングシステム

新たに採用されたライティングシステムは、どのような環境でも明るくクリアな視界を提供するとともに、車両の稼動状況を周囲に見える化することで、安全性を飛躍的に高めます。また、洗練されたモダンなデザインは都市土木の現場にも融和し、スタイリッシュな印象を演出します。

検知性能を高めた
KomVisionを標準装備

検知エリアとブザー
人＋物検知モード
人＋物検知モード(モニター)
停止制御識別灯(オプション)

現場の安全に寄与する
さまざまな装備・機能を拡充

前後進表示
転倒警報システム ^※
作業範囲制限（2D） ^※
干渉自動停止システム ^※
視認性の良いシートベルト
シートベルトリマインダ
シートベルトリマインダ灯
（オプション）
万一の転倒や落下物から
オペレータを守るROPSキャブ

※　PC138US配管内蔵バケットシリンダ仕様、解体仕様には搭載されません。

生産性

Productivity

エレクトリックアンド
ハイドロリックシステム（EHS）

制御システムを一新し、コマツ独自の電子制御油圧システム：EHSを採用したことにより、燃費、作業性能、ロバスト性が向上しました。また、電子制御であっても微操作性やスキトリ作業に優れており、低温下での応答遅れが低減されています。

さらに作業を効率化する
機能・装備

作業に応じたチューニング
レバーパターンをモニタで簡単操作
(レバーパターン切替機能)
レバーのボタン設定の変更
(レバースイッチ割当て切替機能)
2Dマシンコントロール ^※1
ペイロード機能 ^※1
ブレードレバースイッチでの
走行速度切り替え ^※2
ブレードフロート機能 ^※2

※1　PC138US配管内蔵バケットシリンダ仕様、解体仕様には搭載されません。
※2　ブレード装着車のみ

メンテナンス性

Serviceability

作動油、作動油フィルタの
交換インターバル延長

※PC128US-11/138US-11

メンテナンス性の大幅向上

電動逆転ファン採用

電動逆転ファンを標準搭載。車両の稼動を止めることなく、クーリングコアに付着した埃やゴミを容易に清掃できます。
AdBlue®の補給性向上

地上からAdBlue®を補給することが可能です。
エンジンディレイシャットダウン

始動スイッチをOFFにしても、エンジンや後処理装置が高温の時には冷却を続け、温度が下がったら自動でエンジンが停止し、主電源もオフになる機能です。
オート主電源オフ機能

バッテリあがりを防ぐため、自動でシステムを終了する機能です。

快適性・
ユーザーインターフェイス

Comfort & User Interface

バーチャル展示場を見る

新型レバー
コンソールポジションを
自由に調整可能
エアコン吹き出し口の天井配置
スイッチ類の集合配置

さらなる新機能

More Features

耐久性の高い配管内蔵バケットシリンダにより、粉塵が多い過酷な現場にも対応できます。シリンダロッド内部に油路を設けることで、従来のシリンダとは異なり反転して装着することができます。ロッドを対象物から遠ざける配置になるため、傷つきにくくなります。
※ペイロード機能、2Dマシンコントロール、作業範囲制限機能、干渉自動停止システム、転倒警報システム等、一部機能が搭載されません。

アタッチメント設定

ICT機能

Intelligent machine control

ICT油圧ショベル

衛星からの位置情報と制御システムを用いて、作業機操作をセミオート化することができます。設計図面通りに施工できるように、刃先が設計面に近づくと作業機が自動停止したり、微操作しなくても設計面をなぞるように動いたり、経験が浅くてもストレスなく作業をこなせます。また、コマツのICT 油圧ショベルは新たな機能を備え、幅広い施工に対応することができ、工期短縮と人員削減にも貢献します。

さまざまな機能で操作をアシスト

性能、安定性が向上した
自動整地アシスト

アームの操作に合わせ、バケット刃先が設計面に沿って動くように自動で制御され、アームレバー操作のみで、車両足元までの整地が可能です。
自動停止制御

ブームまたはバケット操作でバケットの刃先が設計面に達すると作業機が自動で停止。
バケット角度保持制御

バケット角度を自動で維持することができ、整地時のバケット角度の調整が不要。整形時の負担を軽減します。
締め叩き制御

締め叩き代を残した粗整形から、バケット底面での締め叩きができます。
最短距離制御

バケットの幅・輪郭点の中で設計面にもっとも近い点を自動検出して刃先を制御。

安全性の向上

高さ、深さ、前方、後方、側面に作業制限平面を設定でき、制限範囲に近づくと自動で車両が停止します。また、作業制限平面は1箇所だけでなく、複数の方向に設定することが可能で、車両を移動しても制限範囲の設定を変更する必要はありません。事故を未然に防止して、現場の安全性と作業効率の向上に貢献するほか、現場監視員を減らすことでコスト削減にも寄与します。

ジオフェンスの活用例

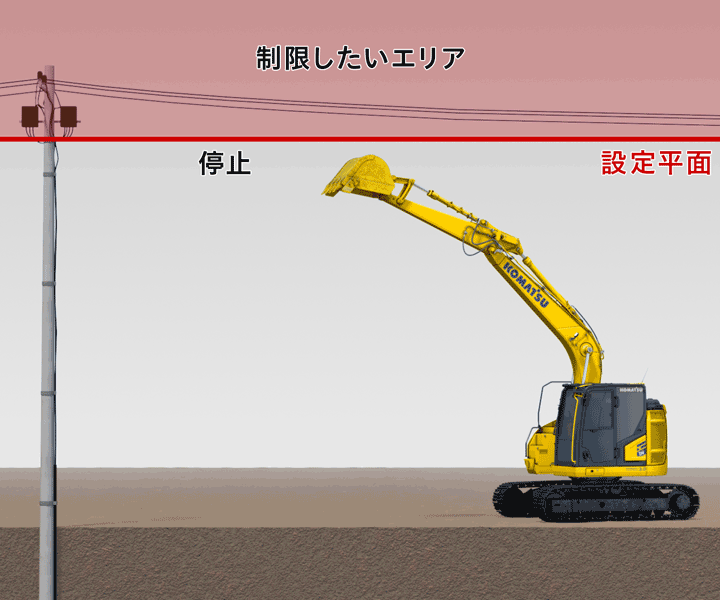

高圧電線との接触防止

ジオフェンスは標高で制限エリアを判断するので、例えば盛土後で車体の位置が変わっても、電線との接触を継続して防止することができます。
転落防止

斜面付近の工事において、斜面からの転落を防止することができます。
側方の建物との接触防止

車体の横にある建物や植木などとの接触を防止することができます。

ICTモニタ

ICTモニタ

見やすく分かりやすい、直感的に操作できる10.1インチのICTモニタが備えられています。
インフィールドデザイン

現場で設計データの作成、マシンコントロール調整が簡単にできる機能で、溝や段など複雑な機能を直感的な操作で作成可能です。
ペイロード機能
(PC128US/138US-12でもオプションで搭載可能)

リアルタイムでバケット内の積載量とダンプの積載量が表示され、確認しながら作業が可能です。
キャリブレーションの容易化

バケットのキャリブレーションが改良され、簡易化されました。特殊な道具は不要で、メジャー1本で簡単に較正できます。
